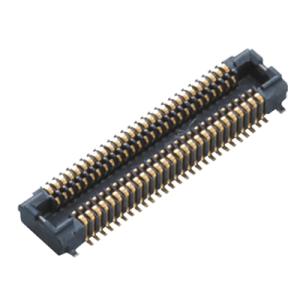

AXT324124 板对板窄间距连接器
AXT324124是松下P4S系列板对板窄间距连接器插座，该系列采用可适应各种环境的 “TOUGH CONTACT”构造具有高可靠性、耐振动的特点，组合高度为1.5~3.0mm。由于连接器底面采用PC包覆成形构造，因此可在连接器底部进行配线，可对应各种高速传输规格及105°C使用环境。该系列备有用于检查用的连接器和屏蔽型插座，被广泛用于移动设备及工业设备
| 项目 | 内容 |
|---|---|
| 订货产品号 | AXT324124 |
| 型号 | AXT324124 |
| 连接器型 | 基板对基板, 基板对FPC |
| 按分类 | 2 片型 (插座) |
| 插座/插头 | 插座 |
| 用途 | 移动设备, 工业机器 |
| 端子间距(mm) | 0.4 |
| 芯数 | 24 |
| 组合高度(mm) | 1.5mm |
| 包装方式 | 包装卷带、塑料卷盘包装 |
| 包装数量 内箱 |
3,000个 (1卷盘) |
| 包装数量 外箱 |
6,000个 |
| 增强焊接性能装置(有无) | 有 |
| 定位支柱 | 无 |
| 本体长度(L mm) | 7.50 |
| 本体高度(H mm) | 1.45 |
| PIN脚尺寸(D mm) | 3.60 |
| 基板推荐加工尺寸 宽度(mm) | 4.20 |
| 材质(成形树脂名) | LCP树脂(UL94V-0) |
| 材质(端子/金属端子) | 铜合金 |
| 表面处理材质(端子/金属端子) | 低层电镀Ni,表层电镀Au |
| 额定电流 | 0.3A/端子(所有芯数共计为5A以下) |
| 绝缘电阻 (MΩ以上)（初始） | 1000 |
| 耐电压 | AC150V 1分钟 |
| 接触电阻 (mΩ以下) | 90 |
| 插拔寿命(次) | 50 |
