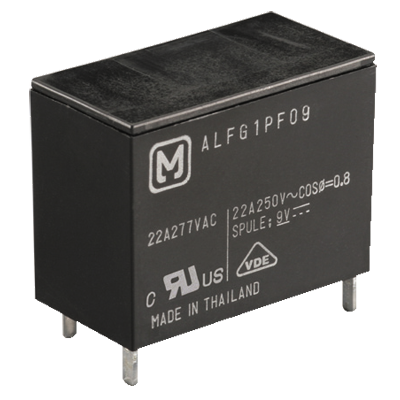

ALFG2PF121 松下功率继电器
ALFG2PF121是松下LF-G系列适用于太阳能发电逆变器的小型尺寸1a 22A/33A功率继电器。
根据触点形式和线圈电压的不同，相关型号还有：ALFG1PF121, ALFG2PF241等
松下LF-G系列继电器的特点：
1.小型尺寸实现22A/33A(高容量型)250V AC的高容量控制
2.触点GAP:1.5mm、1.8mm
符合欧洲的太阳能发电标准(IEC62109、VDE0126)
3.线圈保持电压能为机器起到节约能源作用
4.符合各种安全标准：UL/C-UL、VDE
用途：
1.太阳能发电系统(光伏并网逆变器); 2.UPS(不停电电源装置); 3.家电机器; 4.OA机器
松下 ALFG2PF121 功率继电器详细规格：
| 项目 | 内容 |
|---|---|
| 型号 | ALFG2PF121 |
| 保护构造 | 焊剂密封 |
| 动作机能 | 单稳态型 |
| 端子形状 | 印刷电路板端子 |
| 触点容量类型 | 高容量型 |
| 绝缘种类 | F种绝缘 |
| 绝缘距离[触点-线圈间] | 空间距离: 6.5 mm以上、沿面距离: 9.5 mm以上 |
| 触点间绝缘距离 | 1.8 mm |
| 包装数量/内箱 (个) | 50 |
| 包装数量/外箱 (个) | 200 |
| 线圈规格 | |
| 线圈额定电压 | 12 V DC |
| 吸合电压 (at20℃) | 线圈额定电压的70% V以下 (初始) |
| 释放电压（at20℃） | 线圈额定电压的10% V以上 (初始) |
| 额定动作电流 [±10%] (at 20℃) | 117 mA |
| 线圈电阻 [±10%] (at 20℃) | 103 Ω |
| 额定消耗功率 | 1,400 mW |
| 最大施加电压 (at20℃) | 线圈额定电压的120% V |
| 性能概要 | |
| 触点构成 | 1a |
| 接触电阻（初始） | 100 mΩ以下 (6 V DC 1 A 电压下降法) |
| 触点形状 | 单触点 |
| 触点材料 | AgSnO2 type |
| 触点容量（电阻负载） | 33 A 250 V AC |
| 触点最大允许电力（电阻负载） | 8,250 VA |
| 触点最大允许电压 | 250 V AC |
| 触点最大允许电流 | 33 A (AC) |
| 最小适用负载（参考値） | 100 mA 5 V DC |
| 绝缘电阻（初始） | 1,000 MΩ以上 (使用500 V DC 绝缘电阻计，测量与耐电压项相同的位置) |
| 耐电压（初始）：触点间 | 2,500 V AC 1分钟 (检测电流：10 mA) |
| 耐电压（初始）：触点与线圈间 | 4,000 V AC 1分钟 (检测电流：10 mA) |
| 耐浪涌电压（初始）：触点与线圈间 | 6,000 V |
| 线圈保持电压 | 35 ～ 120% V (触点通电电流： 33 A、at 20℃) |
| 45 ～ 80% V (触点通电电流： 33 A、at 85℃) | |
| 动作时间（初始）（at 20℃） | 线圈额定电压 20 ms以下 (不含触点弹跳) |
| 恢复时间（初始）(at 20℃) | 线圈额定电压 10 ms以下 (不含触点弹跳、无二极管) |
| 误动作冲击（初始） | 100 m/s2 (正弦半波脉冲：11 ms、检测时间：10 μs） |
| 耐久冲击（初始） | 1,000 m/s2 (正弦半波脉冲：6 ms） |
| 误动作振动（初始） | 10 ～ 55 Hz (双向振幅：1.5 mm、检测时间：10 μs） |
| 耐久振动（初始） | 10 ～ 55 Hz (双向振幅：1.5 mm） |
| 机械寿命 | 50万次以上 (通断频率: 180次/分钟) |
| 使用条件 | 温度：-40℃～+60℃ (施加线圈额定电压时) |
| 温度：-40℃～+85℃（线圈保持电压处于线圈额定电压的45～80%V时) | |
| 湿度：5％ RH～85％ RH (应无结冰、凝露) | |
| 质量(重量) | 约 23 g |
| 电气寿命 | |
| 耐久负载 | [通断频率 ON : OFF = 0.1秒 : 10秒] |
| 3万次以上 33 A 250 V AC (cosΦ = 0.8) | |
| 过负载 | [通断频率 ON : OFF = 0.1秒 : 10秒] |
| 50次以上 50 A 250 V AC (cosΦ = 0.8) | |
