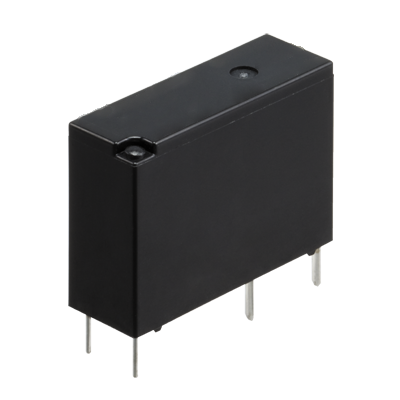

ALDP112W 松下小型功率继电器
ALDP112W 是松下LDP系列的5A窄长型功率继电器，具有1a触点，符合 IEC/ EN60335-1/ EN60079-15，并且广泛应用于锅炉设备、热水器，家用电器等行业。
相关型号还有：ALDP105W、ALDP124W等
特点：
1.额定控制容量 5A 277V AC
2.使用环境温度：－40 ℃～＋85 ℃
3.小型尺寸：宽(6.9 mm) x 长 (20.2 mm) x 高 (14.9 mm)
4.符合IEC/EN60335-1※1(VDE认证)
EN60695(GWT2-11,GWFI2-12,GWIT2-13)评估已完成
※1：白色家电的通用安全标准
5.依据IEC/EN60079-15
※2：防爆标准
ALDP112W 的详细规格如下：
| 项目 | 内容 |
| 型号 | ALDP112W |
| 保护构造 | 塑料密封 |
| 动作机能 | 单稳态型 |
| 端子形状 | 印刷电路板端子 |
| 继电器形状 | 窄长型 |
| 绝缘种类 | E种绝缘 |
| 包装数量/内箱（个） | 100 |
| 包装数量/外箱（个） | 500 |
| 线圈规格 | |
| 线圈额定电压 | 12 V DC |
| 吸合电压 (at20℃) | 线圈额定电压的75% V以下 (初始) |
| 释放电压（at20℃） | 线圈额定电压的5% V以上 (初始) |
| 额定动作电流 [±10%] (at 20℃) | 16.7 mA |
| 线圈电阻 [±10%] (at 20℃) | 720 Ω |
| 额定消耗功率 | 200 mW |
| 最大施加电压 (at20℃) | 线圈额定电压的180% V |
| 性能概要 | |
| 触点构成 | 1a |
| 触点形状 | 单触点 |
| 接触电阻（初始） | 100 mΩ以下 (6 V DC 1 A 电压下降法) |
| 触点材料 | AgNi type |
| 触点容量（电阻负载） | 5 A 277 V AC, 3 A 30 V DC |
| 触点最大允许电力（电阻负载） | 1,385 VA, 90 W |
| 触点最大允许电压 | 277 V AC, 30 V DC |
| 触点最大允许电流 | 5 A (AC), 3 A (DC) |
| 最小适用负载（参考値） | 100 mA 5 V DC |
| 绝缘电阻（初始） | 1,000 MΩ以上 (使用500 V DC 绝缘电阻计，测量与耐电压项相同的位置) |
| 耐电压（初始）：触点间 | 750 V AC 1分钟 (检测电流：10 mA) |
| 耐电压（初始）：触点与线圈间 | 4,000 V AC 1分钟 (检测电流：10 mA) |
| 耐浪涌电压（初始）：触点与线圈间 | 10,000 V |
| 动作时间（初始）（at 20℃） | 线圈额定电压 10 ms以下 (不含触点弹跳) |
| 恢复时间（初始）(at 20℃) | 线圈额定电压 10 ms以下 (不含触点弹跳、带二极管) |
| 误动作冲击 | 300 m/s2 (正弦半波脉冲：11 ms、检测时间：10 μs） |
| 耐久冲击 | 1,000 m/s2 (正弦半波脉冲：6 ms） |
| 误动作振动 | 10 ～ 55 Hz (双向振幅：1.5 mm、检测时间：10 μs） |
| 耐久振动 | 10 ～ 55 Hz (双向振幅：1.5 mm） |
| 机械寿命 | 500万次以上 (通断频率: 180次/分钟) |
| 使用条件 | 温度：-40℃～+85℃ |
| 湿度：5％ RH～85％ RH (应无结冰、凝露) | |
| 质量(重量) | 约 4 g |
| 电气寿命 | |
| 电阻负载 | [at 20℃, 通断频率: 20次/分钟] |
| 20万次以上 5 A 125 V AC | |
| 10万次以上 5 A 250 V AC | |
| 10万次以上 3 A 30 V DC | |
