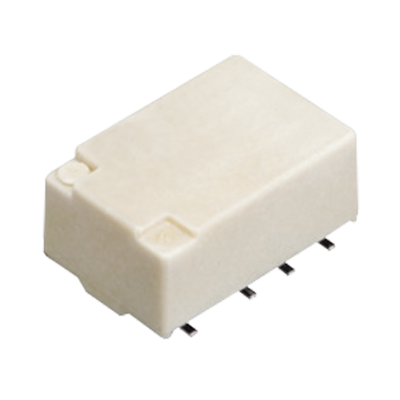

AGQ200A12(Z) 松下信号继电器
AGQ200A12Z 是松下高灵敏度 消耗功率100mW 2c2A小型扁平型信号继电器，是AGQ20012信号继电器的表贴版，具有表面安装A型和表面安装S型两种表贴封装。同系列还有磁保持型可供选择，主要应用于通信设备、测量设备；电话关联设备；家电设备、AV设备及相关安全设备等。
松下AGQ200A12Z可对应ROHS标准，已取得UL/C-UL、BSI等认证，具有如下特点：
1.高灵敏度：额定消耗功率100mW（高灵敏度单稳态型）
2.小型・窄长：宽（7.2mm）×长（10.6mm）×高（5.2mm）
3.Telcordia规格对应：耐浪涌电压 2,500V（触点-线圈间）
4.FCC Part68依据：耐浪涌电压 1,500V（触点间）
松下 AGQ200A12Z 信号继电器的详细规格如下：
| 项目 | 内容 |
| 型号 | AGQ200A12Z |
| 保护构造 | 塑料密封型 |
| 端子形状 | 表面安装端子 |
| 触点类型 | 标准触点型 |
| 触点机构 | B.B.M |
| 触点构成 | 2c |
| 触点材料 | AgPd+Au clad （固定）、AgPd（可动） |
| 动作机能 | 单稳态型 |
| 额定消耗功率 | 140mW |
| 线圈额定电压 | 12V DC |
| 吸合电压 (at20℃) | 额定电压的75%V以下(初始) |
| 释放电压 (at20℃) | 额定电压的10%以上(初始) |
| 触点容量(电阻负载) | 2A 30V DC, 0.3A 125V AC |
| 触点最大允许电流 | 2A |
| 最小适用负载(电阻负载) | 10μA 10mV DC |
| 耐电压 (初始) : 触点间 | AC750V 1分钟 (检测电流：10mA) |
| 耐电压 (初始) : 触点与线圈间 | AC1,500V 1分钟 (检测电流：10mA) |
| 耐电压 (初始) : 异极触点相互间 | AC1,000V 1分钟 (检测电流：10mA) |
| 耐浪涌电压 (初始) : 触点间 | 1,500V 10 x 160μs(符合FCC Part68标准) |
| 耐浪涌电压（初始）：触点与线圈间 | 2,500V 2 x 10µs(北美Telcordia) |
| 机械寿命 | 5,000万次以上(通断频率180次/分) |
| 电气寿命 | 5万次以上(2A 30V DC电阻负载下)、10万次以上(1A 30V DC电阻负载下)、10万次以上(0.3A 125V AC电阻负载下)(通断频率20次/分钟) |
| 使用条件 | 温度：－40 ～＋85℃、 |
| 湿度：5～85％RH(应无结冰、凝露) | |
| 高度(mm) | 5.4 |
| 重量 | 约1.0g |
| 表面安装型 | A型 |
| 包装方式 | 盘装包装 (Z) |
| 包装数量：内箱 (个) | 900 |
| 包装数量：外箱 (个) | 1800 |
